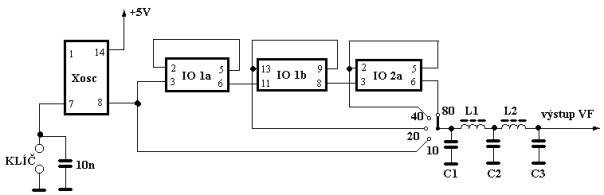

Na výstupu děliček je signál s pravoúhlým průběhem s velkým obsahem harmonických kmitočtů, proto si jej musíme vyčistit dvojitou dolní propustí, která omezí všechny kmitočty nad jmenovitým a odstraní strmé náběžné a sestupné hrany signálu. Cívky jsou navinuty na malých toroidních jádrech, počty závitů závisí na použitém materiálu jader, dle vzorce:
N = 100 * odmocnina (L požadovaná / AL)
Hodnoty jednotlivých součástek jsou uvedeny v tabulce:
|
Pásmo |
C1 |
L1 |
C2 |
L2 |
C3 |
|
80 m |
1 700 pF |
2,17 uH |
2 400 pF |
2,17 uH |
1 700 pF |
|
40 m |
820 pF |
1,1 uH |
1000 pF |
1,1 uH |
820 pF |
|
20 m |
470 pF |
0,6 uH |
680 pF |
0,6 uH |
470 pF |
|
10 m |
230 pF |
0,3 uH |
330 pF |
0,3 uH |
230 pF |
Výstupní výkon je kolem 40 mW, pro další použití si jej tedy musíme zesílit. Proto za oscilátorovou části následuje již běžný výkonový zesilovač, podle dalšího obrázku.
Cívky L3 a L4 tvoří vysokofrekvenční transformátor, sloužící k přizpůsobení výstupní impedance tranzistoru k výstupnímu PI článku. Jsou navinuty opět na toroidním jádru, L3 má 16 závitů a L4 8 závitů. Výstupní PI článek (dolní propust) je volen opět dle použitého pásma, ve schématu jsou uvedeny hodnoty pro pásmo 40m, cívka L5 má tedy v tomto případě rovněž indukčnost 1,1 uH (viz výše uvedená tabulka).
Zesilovač je osazen tranzistorem KSY34 a díky slabé záporné zpětné vazbě na neblokované části emitorového odporu je dostatečně stabilní a jeho výkon je přibližně 1 W. Samozřejmě nic nebrání tomu, použít jiné, osvědčené zapojení zesilovače, případně i s vyšším výkonem.
